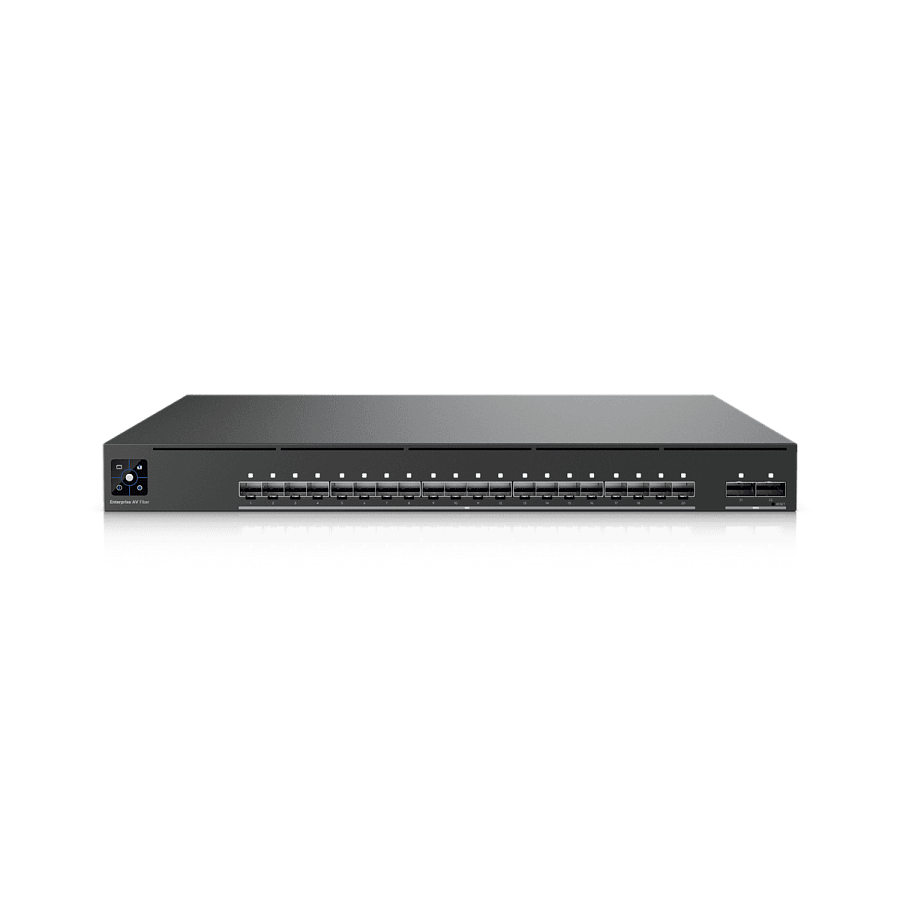

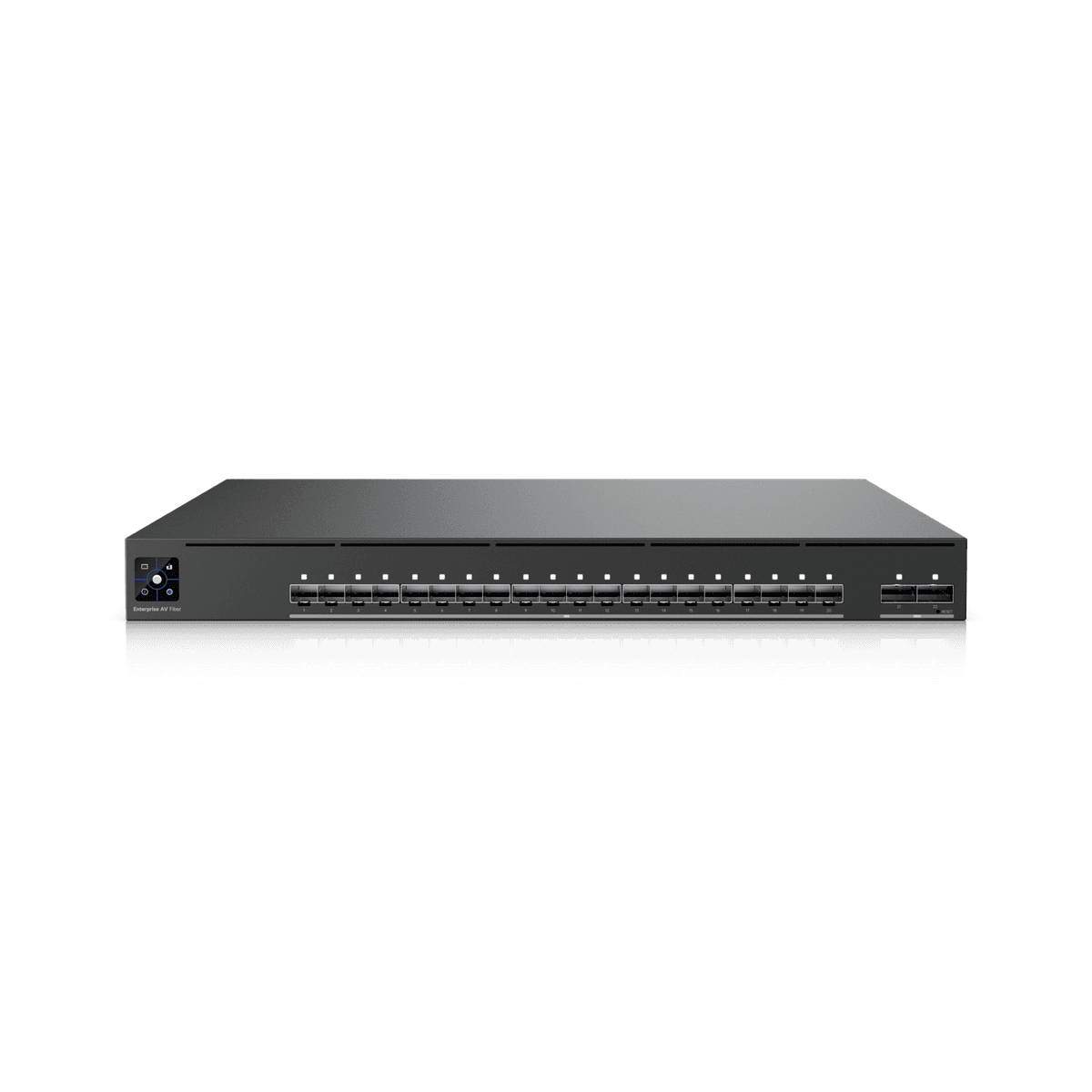

Ubiquiti Switch Enterprise Audio/Video Fiber (EAV-Fiber)
Коммутатор Enterprise Audio/Video с (20) восходящими линиями 10G SFP+ и (2) 100G QSFP28. Поддерживает PTP-синхронизацию, SMPTE ST 2110, SDVoE и AES67 аудио, с высокоточными часами OCXO и дополнительным вводом GPS-грандмастера (SMA) для детерминированной синхронизации медиа.
Цена и наличиеПо запросуУточните цену и наличие у менеджера.
Комплектование проектаДокументы для юрлицТехнические характеристики производителя
Описание
Сетевой коммутатор. Предназначен для объединения проводных устройств в сеть.
Сетевые интерфейсы: 1 × 1 GbE RJ45; 20 × 10G SFP+; 2 × 100G QSFP28.
Коммутационная способность — 800 Гбит/с; Неблокируемая пропускная способность — 400 Гбит/с.
Максимальная потребляемая мощность — 150 Вт.
Габариты — 442.4 x 480 x 43.7 мм.
Поддерживаемые функции: агрегация каналов LACP, STP и RSTP, изоляция портов, зеркалирование портов, контроль доступа 802.1X.
Характеристики
Общие сведения
| Габариты | 442.4 x 480 x 43.7 mm (17.4 x 18.9 x 1.7") |
|---|---|
| Конфигурация портов | |
| 1 GbE RJ45 | 1 (1G/100M/10M) |
| 10G SFP+ | 20 (10G/1G) |
| 100G QSFP28 | 2 (100G/40G)Прорывные кабели не поддерживаются |
| Консоль | 1 |
| SMA | 1GPS вход в режим часов Grandmaster |
| Резервирование | (2) Горячее своппинга (4) Горячие своп-фанаты |
| Уровень 3 | Да |
| Форм-фактор | Рак-Маунт (1U, полная глубина)Требуется 4-штабная стойка или центральная кронштейн или консольная полка на 2-штабных стойках для оптимальной поддержки |
| Etherlighting™ | Да |
Производительность
| Коммутационная ёмкость | 800 Gbps |
|---|---|
| Общая неблокируемая пропускная способность | 400 Gbps |
| Скорость пересылки пакетов | 595 Mpps |
| PTPv2 | ДаPTPv2 не поддерживается агрегированными портами |
| Поддерживаемые VLAN | 1,000 |
| Размер таблицы MAC-адресов | 32,000 |
| Статические маршруты IPv4 | 512 |
| Размер буфера пакетов | 8 MB |
| Списки контроля доступа | |
| IPv4 | 256 |
| MAC | 256 |
Протокол точного времени (PTP)
| IEEE 1588-2008 PTPv2 | Да |
|---|---|
| Аппаратная метка времени на всех портах Ethernet и QSFP28 | Да |
| Часы: Грандмастер, Границы и Прозрачные часы | Да |
| Работа граничных часов: только двухшаговый режим | Да |
| Профили: IEEE1588, SMPTE 2059-2, AES67 и AES-R16 | Да |
| Механизм измерения задержки End-to-End (E2E) | Да |
| Транспорт Ethernet уровня 2 и UDP/IPv4 | Да |
| Конфигурация пользовательского профиля: | |
| Синхронизация, анонсирование и задержка запроса интервалов от -3 до +4 | Да |
| Тайм-аут приёма Announce от 2 до 9 | Да |
| Конфигурируемый доменный номер PTP | Да |
| BMCA с настраиваемым приоритетом1 и приоритетом2 | Да |
Функции уровня 3
| Сервер DHCP (локальные сети) | Да |
|---|---|
| Ретрансляция DHCP | Да |
| Маршрутизация между VLAN (локальные сети) | Да |
| Статическая маршрутизация (локальные сети) | Да |
Функции уровня 2
| Агрегация портов LACP | Да |
|---|---|
| STP & RSTP | Да |
| Качество обслуживания (QoS, DSCP) | Да |
| Профили Pro AV (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) | Да |
| Расширенные настройки IGMP (Querier, Fast Leave, порт маршрутизатора) | Да |
| IGMP Snooping | Да |
| Контроль доступа 802.1X | Да |
| Списки доступа по MAC и изоляция устройств | Да |
| Контроль и защита DHCP | Да |
| Ограничение исходящей скорости | Да |
| Управление потоком | Да |
| Защита от широковещательного шторма | Да |
| Ограничение многоадресного и широковещательного трафика | Да |
| Блокировка MAC-адресов | Да |
| Списки доступа по IP и изоляция сетей | Да |
| Ограничение портов по MAC-адресам | Да |
| Изоляция портов | Да |
| Зеркалирование портов | Да |
| Кадры Jumbo | Да |
| LLDP-MED | Да |
| VLAN для голосового трафика | Да |
| Защита от петель | Да |
| Переопределение виртуальной сети | Да |
Аппаратные характеристики
| Максимальная потребляемая мощность | 150W |
|---|---|
| Способ питания | (2) Универсальный вход, 100-240 В переменный ток, 50/60 Гц |
| Способ подключения питания | (2) Ввод переменного тока, модули мощности с горячей заменой |
| Блок питания | (2) Модели питания AC/DC 150 Вт с горячей заменой |
| Поддерживаемый диапазон напряжения | 100–240V AC |
| Управление | Ethernet AR Серийная консоль |
| Тепловыделение | 512 BTU/ч |
| Масса | Без монтажных скобок: 8.95 кг (19.7 фунта) С крепежными скобками: 9.05 кг (20 фунтов) |
| Материал корпуса | Сталь SGCC |
| Материал крепления | Сталь SGCC |
| Поддерживаемая глубина стойки | 482.6 мм (19) четырехштабные стойки Глубины постов от 650 до 1,000 мм (25.6-39.4) |
| ЖК-дисплей | 1.3 сенсорный экран |
| Способ охлаждения вентиляторами | (4) Модули вентиляторов с горячей сменойВентиляторные модули работают с резервированием 3 + 1 |
| Защита от электростатических разрядов | Воздух: ± 12КВ, контакт: ± 8КВ |
| Рабочая температура окружающей среды | -5 to 40° C (23 to 104° F) |
| Рабочая влажность окружающей среды | От 10 до 90% неконденсации |
| Etherlighting™ | |
| SFP+ | Да |
| QSFP28 | Да |
| Светодиодные индикаторы | |
| Ethernet | Да |
| PSU | Да |
| Вентилятор | Да |
| Соответствие требованиям NDAA | Да |
| Сертификация | CE, FCC, IC |
